Φωτογραμμετρική και τοπογραφική αποτύπωση κέντρου μετεγκατάστασης προσφύγων στον Κατσικά Ιωαννίνων

fotogrammetriki-apotuposi-drone

Στα πλαίσια εργασιών αναβάθμισης και βελτίωσης των συνθηκών διαβίωσης του κέντρου μετεγκατάστασης προσφύγων στον Κατσικά Ιωαννίνων, διενεργήθηκε φωτογραμμετρική και τοπογραφική αποτύπωση. Η τοπογραφική μελέτη έγινε για την κατασκευή αποχετευτικού δικτύου και η φωτογραμμετρική αποτύπωση για την αποτελεσματικότερη διαχείριση του χώρου.

Η οριζοντιογραφική και υψομετρική αποτύπωση των 52 στρεμμάτων της περιοχής, έγινε με διπλόσυχνο GPS L1/L2. Το ψηφιακό μοντέλο εδάφους DTM που δημιουργήθηκε, όπως φαίνεται παρακάτω, αποτελεί τη βάση για την μελέτη και κατασκευή του αποχετευτικού δικτύου. Οι ισοϋψείς καμπύλες και το ψηφιακό μοντέλο εδάφους δημιουργήθηκαν στο ArcMap.

ipsometrikes-kampiles

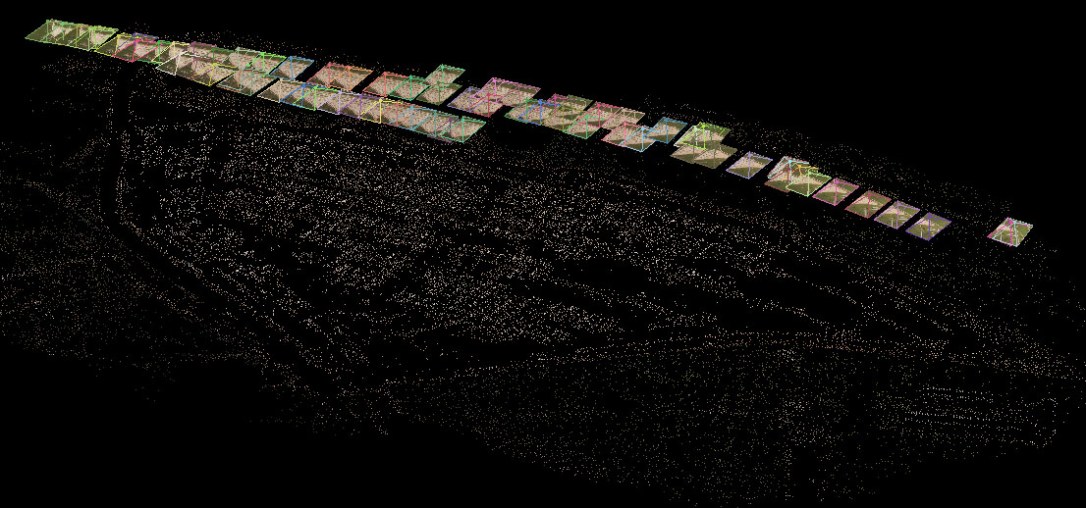

Η αεροφωτογράφιση της περιοχής έγινε χρησιμοποιώντας το drone DJ Phantom από υψόμετρο 160 μέτρων. Χρειάστηκε μόνο μια γραμμή πτήσης με επικάλυψη περίπου 80% κάθε στερεοζέυγους αεροφωτογραφιών.  Ο αεροτριγωνισμός έγινε χρησιμοποιώντας το λογισμικό VisualSFM.

fotogrammetriki-apotiposi

Το ψηφιακό μοντέλο επιφάνειας DSM από το VisualSFM ενοποιήθηκε με τα σημεία που μετρήθηκαν από το GPS για να χρησιμοποιηθεί ως υψομετρικό υπόβαθρο για την δημιουργία ορθοφωτογραφίας.  Για την παραγωγή της ορθοφωτογραφίας χρησιμοποιήθηκε δικός μας αλγόριθμος και το μέγεθος της εδαφοψηφίδας (ground pixel size) ορίστηκε στα 0.05 εκατοστά.
