Αποτύπωση με drone ρέματος για την αδειοδότηση νερόμυλου

Τον Οκτώβριο του 2018 σε συνεργασία με την εταιρία EFP constructions πραγματοποιήθηκε τοπογραφική αποτύπωση ρέματος με drone, μήκους περίπου 2500 μέτρων και πλάτους 100 μέτρων. Η αποτύπωση έγινε τόσο για την απόκτηση θεματικής πληροφορίας όσο και για μετρητικά δεδομένα (οριζοντιογραφικά και υψομετρικά).

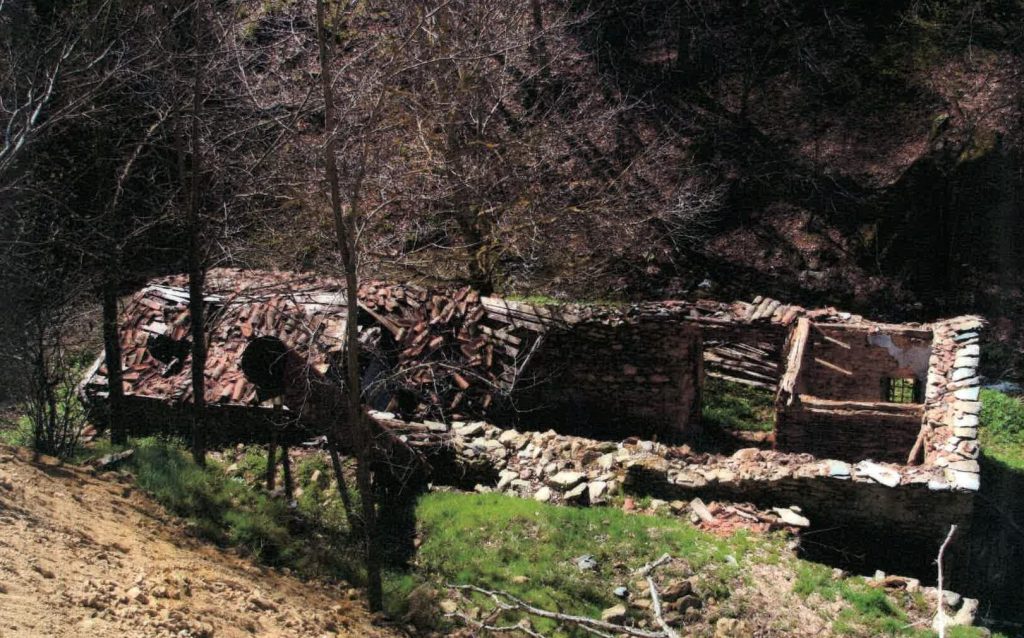

Στην περιοχή ενδιαφέροντος, η οποία είναι κοντά το χωριό Βλάστη Κοζάνης, υπάρχει ο νερόμυλος του Γιαννιώτη από το 1850.

Ο νερόμυλος ανακατασκευάστηκε το 2007 και πρόκειται να χρησιμοποιηθεί ως μονάδα παραγωγής ηλεκτρικού ρεύματος.



νερομυλος γιαννιωτη

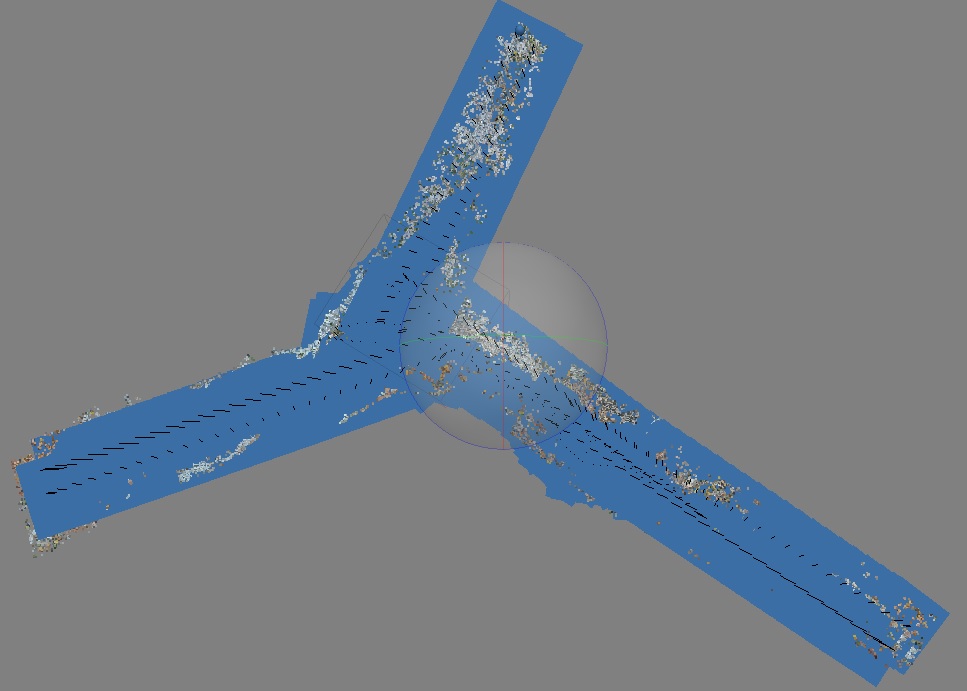

Ο νερόμυλος βρίσκεται στην συμβολή 2 ρεμάτων, οπότε και πραγματοποιήθηκαν 3 πτήσεις με το drone, μία για το ανατολικό ρέμα, μια για το βόρειο ρέμα και μια για το νότιο ρέμα μετά τη συμβολή των δυο παραπάνω ρεμάτων στον νερόμυλο.

Η περιοχή στον νερόμυλο και γύρω από αυτόν αποτυπώθηκε φωτογραμμετρικά με το drone από ύψος ~25 μέτρων για την εξαγωγή δεδομένων πολύ μεγάλης ακρίβειας, το υπόλοιπο μέρος των ρεμάτων αποτυπώθηκε από ύψος μεταξύ 50-80 μέτρων ανάλογα με την μορφολογία του εδάφους και της βλάστησης.

Χρησιμοποιήθηκαν συνολικά 435 εικόνες ανάλυσης 21MP, ήτοι 5344 x 4016 pixels.
Το μέσο ύψος πτήσης υπολογίστηκε στα 60μ. από το έδαφος.
Η ανάλυση της εδαφοψηφίδας υπολογίστηκε στα 1,66εκ.

Για την γεωαναφορά του φωτογραμμετρικού μπλοκ εγκαταστάθηκαν 16 φωτοσταθερά σημεία τα οποία μετρήθηκαν με την μέθοδο RTK. Λόγω έλλειψης σήματος κινητής τηλεφωνίας χρησιμοποιήθηκε η μέθοδος base-rover, η βάση επιλύθηκε αργότερα με τη μέθοδο static με δεδομένα από το σύστημα HEPOS του Ελληνικού Κτηματολογίου.

Από το σύνολο των 16 φωτοσταθερών σημείων τα 10 χρησιμοποιήθηκαν για την επίλυση του φωτογραμμετρικού μπλοκ και τα 6 ως σημεία ελέγχου.

Φωτοσταθερά σημεία
Α/Α X(cm) Y(cm) Z(cm) ΧΥΖ(cm) Image(pix)
1 0.31 0.38 1.19 1.29 0.42
2 -1.29 0.00 -1.24 1.79 0.17
4 -1.18 -1.12 -1.71 2.36 0.99
6 -2.67 2.24 0.73 3.55 1.96
9 0.60 -3.86 0.69 3.96 0.54
11 5.19 1.61 -1.70 5.69 1.31
14 -1.22 0.38 0.13 1.28 1.88
15 0.79 0.34 -4.07 4.16 0.29
16 -0.01 0.54 3.63 3.67 0.28
17 -0.52 -0.88 -1.30 1.65 0.38
Ολικό 2.00 1.59 2.03 3.26 1.41

Φωτοσταθερά σημεία ελέγχου
Α/Α X(cm) Y(cm) Z(cm) ΧΥΖ(cm) Image(pix)
5 -2.84 2.43 0.79 3.82 1.44
7 -4.08 -0.73 0.33 4.16 1.63
8 0.45 -4.86 -3.95 6.28 1.11
10 3.02 1.25 -1.93 3.79 0.98
12 2.15 -1.22 -2.91 3.82 1.14
13 -7.29 -5.35 -1.84 9.22 0.99
Ολικό 3.91 3.21 2.31 5.56 1.24

Το drone φέρει φακό με εστιακή απόσταση 4χιλ και το μέγεθος του pixel 1,12μm.
Η βαθμονόμιση της φωτογραφικής μηχανής κατά τη διαδικασία της επίλυσης του φωτογραμμετρικού μπλοκ υπολόγισε τις παρακάτω τιμές:

F 3624.15
Cx -16.5154
Cy -48.5049
K1 -0.240459
K2 -0.0115142
K3 0.0516803
P1 -0.000842808
P2 -0.00160644

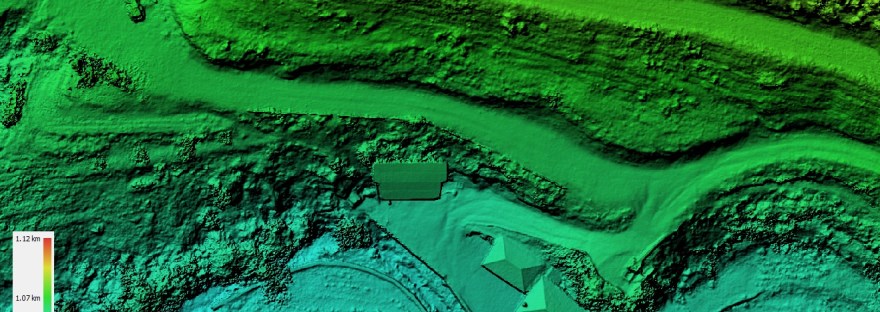

Παραγωγή ψηφιακού μοντέλου εδάφους χωρικής ανάλυσης 5εκ. ολόκληρης της έκτασης.

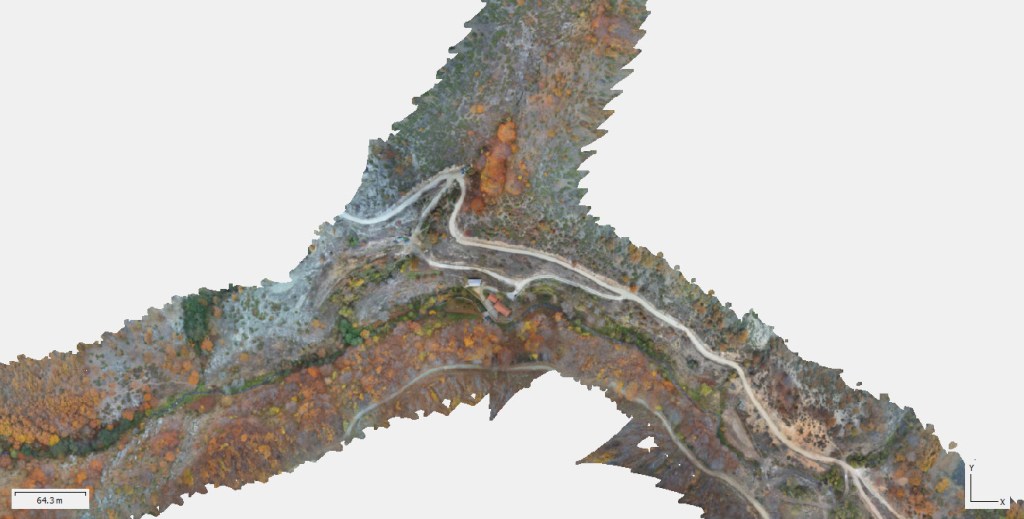

Παραγωγή ορθοφωτογραφίας χωρικής ανάλυσης 2εκ. ολόκληρης της έκτασης.

Παραγωγή ψηφιακού μοντέλου εδάφους χωρικής ανάλυσης 2.5εκ. της περιοχής γύρω από το νερόμυλο.

Παραγωγή ορθοφωτογραφίας χωρικής ανάλυσης 1εκ. της περιοχής γύρω από το νερόμυλο.

Από την ορθοφωτογραφία και το ψηφιακό μοντέλο εδάφους σε λογισμικό GIS δημιουργήθηκαν τομές κατά μήκος των ρεμάτων όπως επίσης έγινε εξαγωγή άλλων μετρητικών δεδομένων.
