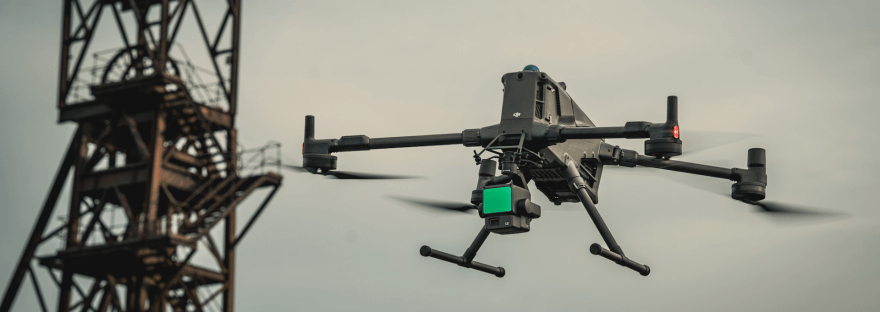

Η Topometrics ολοκλήρωσε πρόσφατα έργο αποτύπωσης ρεμάτων με χρήση του συστήματος UAV DJI Matrice 400 και του αερομεταφερόμενου σαρωτή LiDAR DJI Zenmuse L2, με στόχο τη δημιουργία υψηλής ακρίβειας τοπογραφικού υποβάθρου, ισοϋψών καμπυλών και τρισδιάστατου μοντέλου εδάφους.
Σχεδιασμός Πτήσεων
Οι πτήσεις πραγματοποιήθηκαν σε ύψος περίπου 70 μέτρων από το έδαφος, με διαμήκη επικάλυψη 60%, ώστε να εξασφαλιστούν:
- Υψηλής ποιότητας αεροφωτογραφίες για παραγωγή ορθοφωτοχαρτών.
- Πλήρης κάλυψη της περιοχής από τον αισθητήρα LiDAR.
- Επαρκής πυκνότητα σημείων για λεπτομερή μοντελοποίηση του εδάφους.
Η ταυτόχρονη συλλογή φωτογραμμετρικών και LiDAR δεδομένων επιτρέπει τον συνδυασμό των πλεονεκτημάτων και των δύο τεχνολογιών, προσφέροντας τόσο ακριβή γεωμετρική πληροφορία όσο και υψηλής ανάλυσης οπτικό υπόβαθρο.
Επεξεργασία Δεδομένων LiDAR

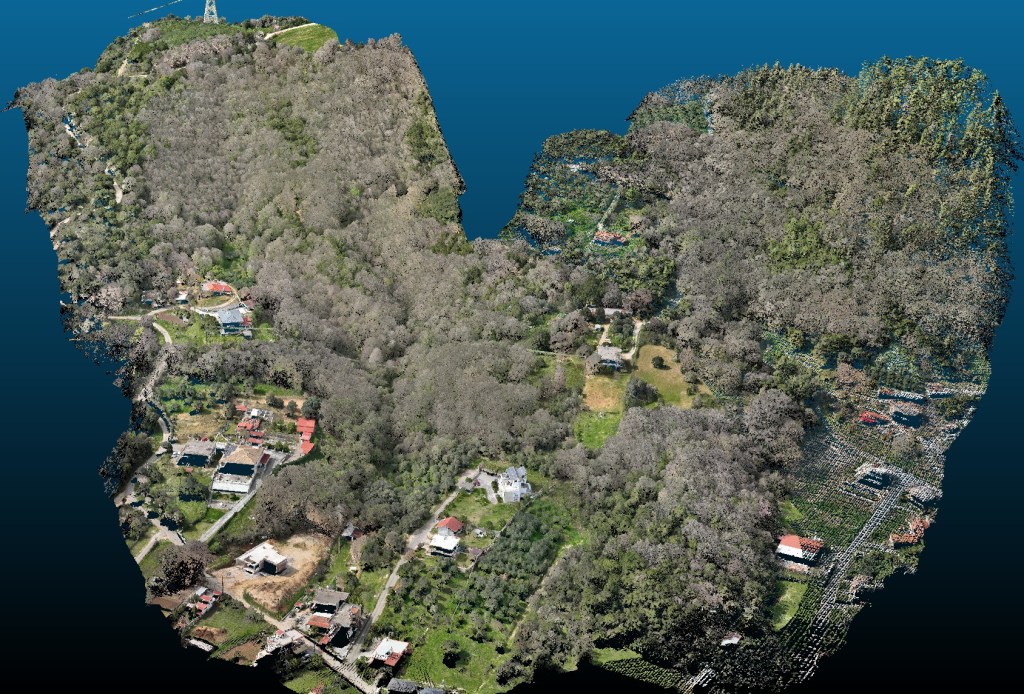

Τα δεδομένα LiDAR επεξεργάστηκαν στο λογισμικό DJI Terra, όπου πραγματοποιήθηκε ταξινόμηση (classification) του νέφους σημείων.
Για τη συλλογή των δεδομένων χρησιμοποιήθηκε η λειτουργία 5 Returns, η οποία επιτρέπει στον αισθητήρα να καταγράφει έως και πέντε ανακλάσεις για κάθε παλμό laser. Η δυνατότητα αυτή είναι ιδιαίτερα σημαντική σε περιοχές με πυκνή βλάστηση, καθώς μέρος των παλμών διαπερνά τη φυλλωσιά και φτάνει μέχρι το φυσικό έδαφος.
Μετά την ταξινόμηση των σημείων:
- Απομακρύνθηκαν σημεία που αντιστοιχούν σε δέντρα και θάμνους.
- Διαχωρίστηκε το φυσικό έδαφος από τη βλάστηση.

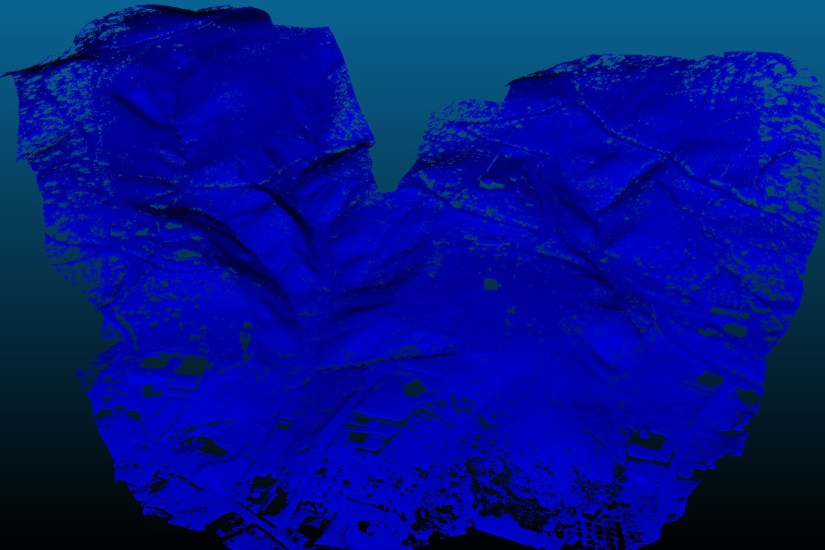

- Δημιουργήθηκε καθαρό μοντέλο εδάφους (Ground Point Cloud).
Παραγωγή Ψηφιακού Μοντέλου Εδάφους
Από τα ταξινομημένα ground points δημιουργήθηκε:
- Ψηφιακό Μοντέλο Εδάφους (DTM).
- Τριγωνικό Μοντέλο Επιφάνειας (TIN).
- Ισοϋψείς καμπύλες κατάλληλες για τοπογραφικές και υδραυλικές μελέτες.
Η χρήση LiDAR σε περιοχές με έντονη βλάστηση επιτρέπει την αποτύπωση της πραγματικής μορφολογίας του εδάφους, κάτι που είναι συχνά αδύνατο με αποκλειστικά φωτογραμμετρικές μεθόδους.
Πλεονεκτήματα της Μεθόδου
Η συγκεκριμένη μεθοδολογία προσφέρει:
- Ταχύτατη αποτύπωση μεγάλων εκτάσεων.
- Ασφαλή εργασία σε δυσπρόσιτες περιοχές ρεμάτων.
- Υψηλή πυκνότητα μετρήσεων.
- Αξιόπιστη απομάκρυνση της βλάστησης.
- Ακριβή παραγωγή ισοϋψών καμπυλών και μοντέλων εδάφους.
Η συνδυαστική χρήση UAV LiDAR και αεροφωτογραφιών αποτελεί σήμερα μία από τις πλέον αποτελεσματικές λύσεις για τοπογραφικές, υδραυλικές και περιβαλλοντικές μελέτες σε περιοχές με πυκνή βλάστηση και έντονο ανάγλυφο.
