Τοπογραφία, Φωτογραμμετρία

Αποτύπωση για τοπογραφικό διάγραμμα με χρήση drone

Drone με κάμερα 21MP χρησιμοποιήθηκε για την αποτύπωση περίπου 136 στερεμάτων. Έγινε σχεδιασμός πτήσης σε 2 κατευθύνσεις για να μηδενιστεί το φαινόμενο dome λόγω της μεγάλης καμπυλότητας του φακού. Η πτήση διήρκεσε 15 λεπτά όπως επίσης και η συλλογή 7 προκαθορισμένων φωτοσταθερών σημείων για την επίλυση του φωτογραμμετρικού μπλοκ. Για την αποτύπωση των φωτοσταθερών χρησιμοποιήθηκε RTK GNSS δέκτης. Παράλληλα μετρήθηκαν διάφορα σημεία για τον έλεγχο της οριζοντιογραφικής ακρίβειας του φωτομωσαικού όπως και για την υψομετρική ακρίβεια του ψηφιακού μοντέλου εδάφους.

Η επίλυση του φωτογραμμετρικού μπλοκ όπως επίσης και τα παράγωγα: point cloud, ψηφιακό μοντέλο εδάφους DSM και ορθοφωτομωσαϊκό, πραγματοποιήθηκαν με opensource λογισμικό.

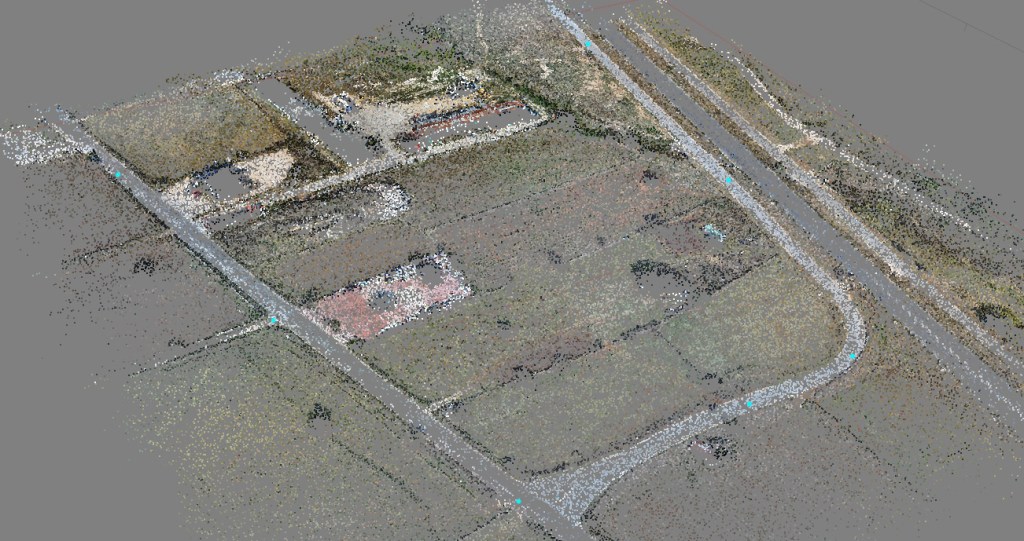

Ομόλογα σημεία 3D

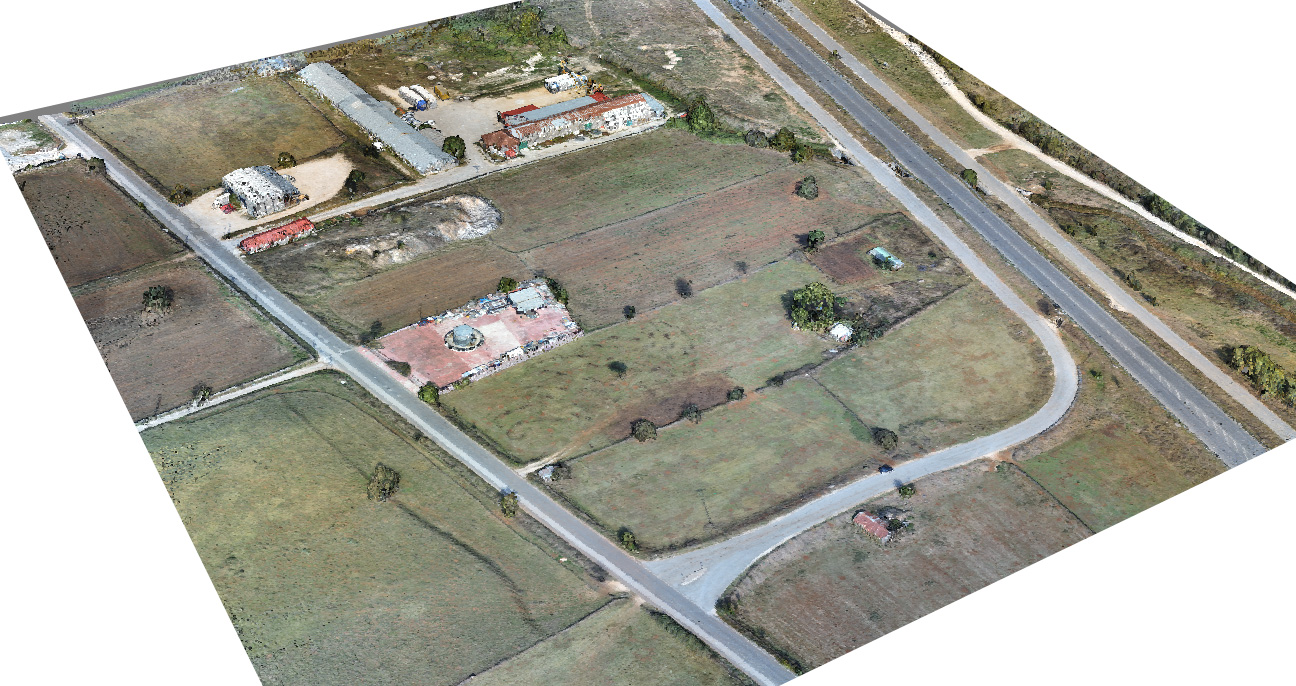

3d-point-cloud
3D Point Cloud, ~10 εκατομμύρια σημεία

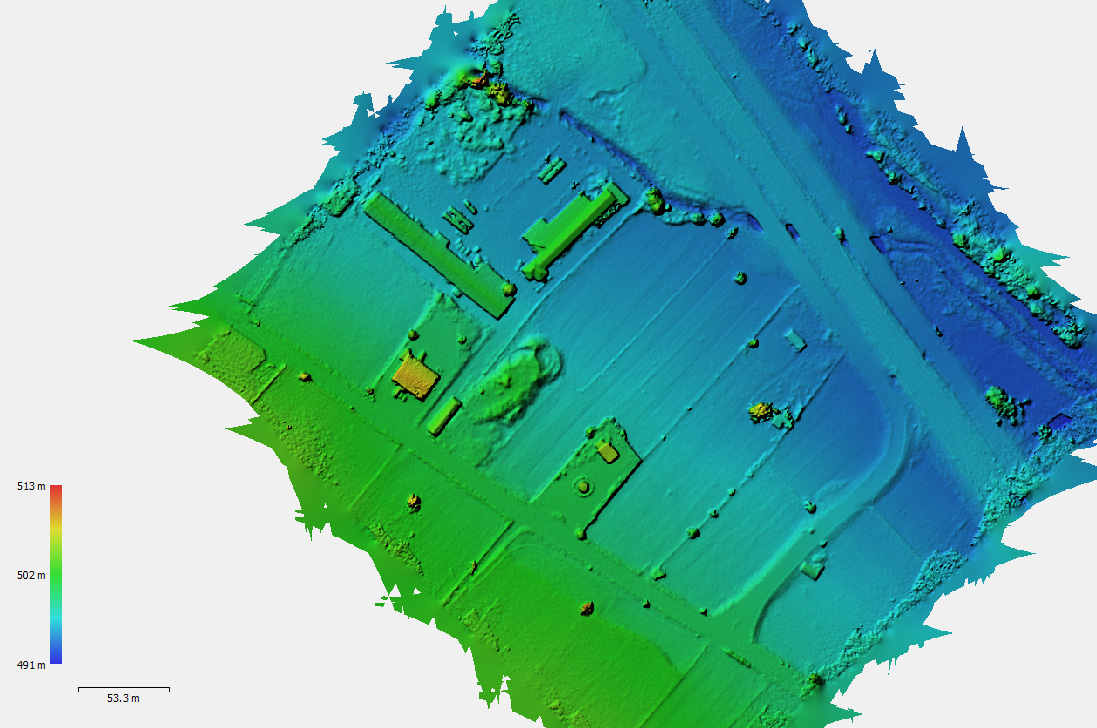

psifiako-montelo-edafous-drone
DSM – Ψηφιακό μοντέλο εδάφους χωρικής ανάλυσης 10εκ.

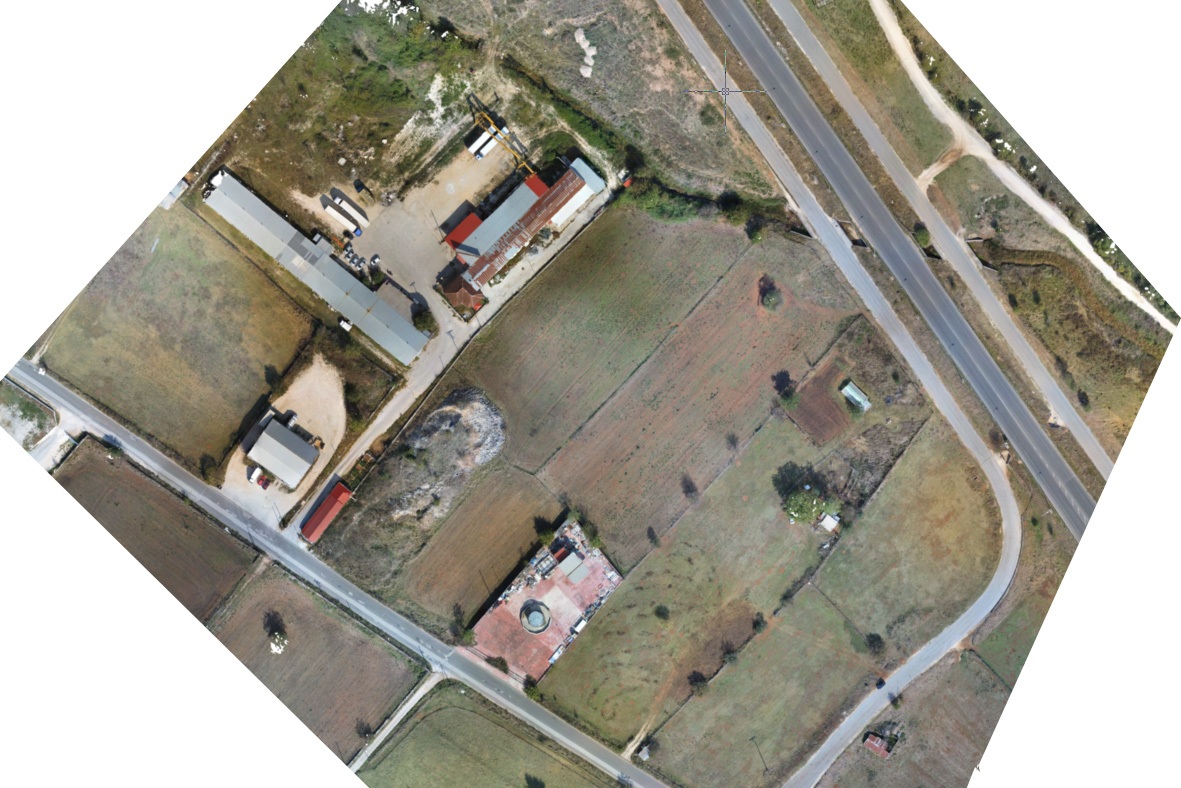

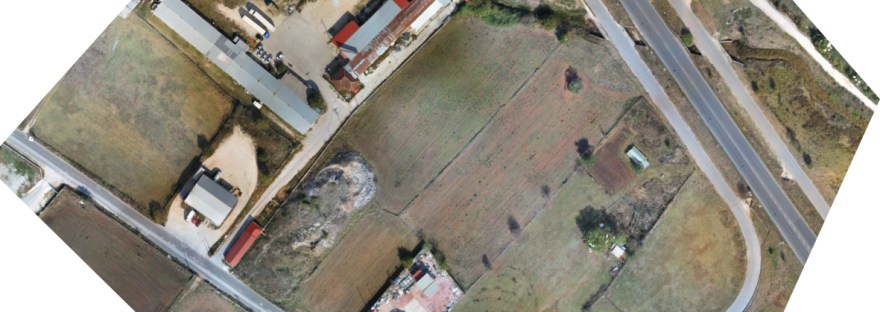

orthophotografia-drone
Ψηφιακή ορθοφωτογραφία με χωρική ανάλυση 2εκ.



Ακρίβεια φωτοσταθερών σημείων από την επίλυση του φωτογραμμετρικού μπλοκ

a/a X(μ.)   Y(μ.)   Z(μ.)
————————————-
1  0.028   0.000   -0.070
2  0.021   0.014   -0.056
3  -0.008   0.005   -0.051
4  0.004   -0.029   -0.092
5  -0.010   -0.009   -0.067
6  -0.019   0.004   -0.040
7  0.001   0.018   -0.034
————————————-
RMSe 0.016μ. 0.014μ. 0.061μ.



Σημεία ελέγχου rmse: 0.0045μ.  0.0220μ.  0.0203μ.



Έλεγχος 293 υψομετρικών σημείων στο DSM – ψηφιακό μοντέλο εδάφους:

Τυπική Απόκλιση: 0.037μ.  και μέσο τετραγωνικό σφάλμα: 0.054μ.

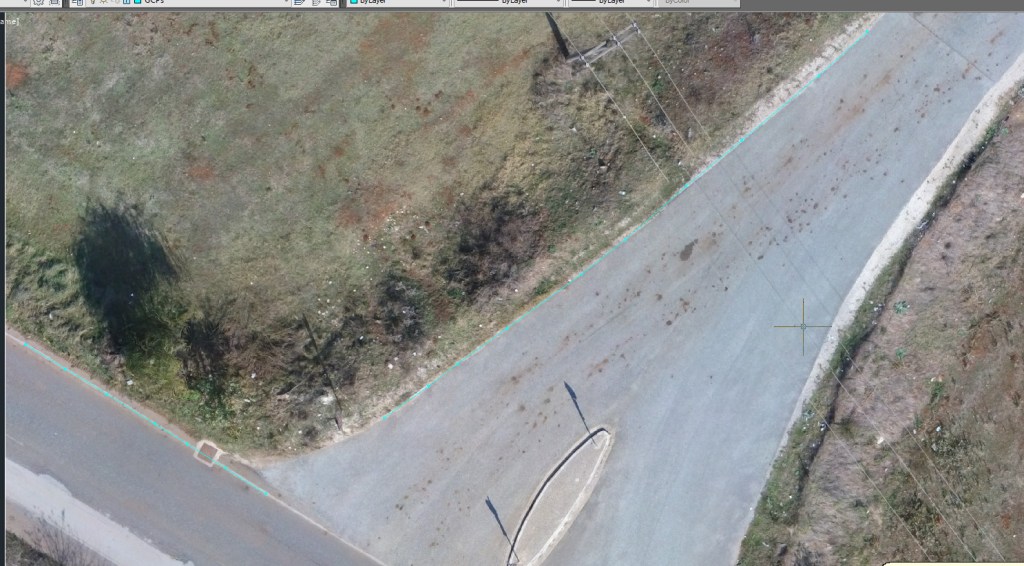

orthophotografia-akribeia
Έλεγχος ορθοφωτογραφίας με σημεία ελέγχου με επίθεση στην άκρη του δρόμου.

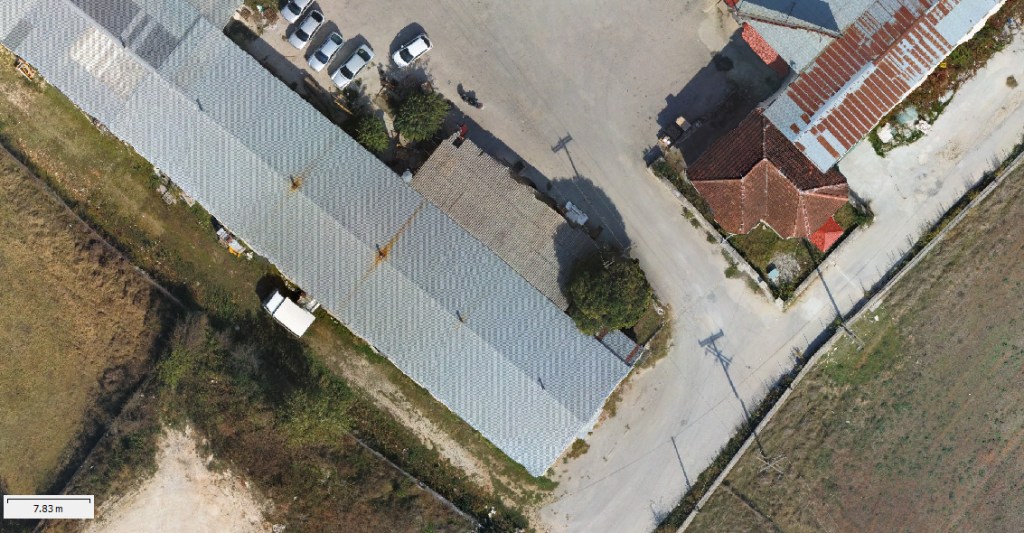

leptomeria-orthophotografias
Λεπτομέρεια ορθοφωτογραφίας.

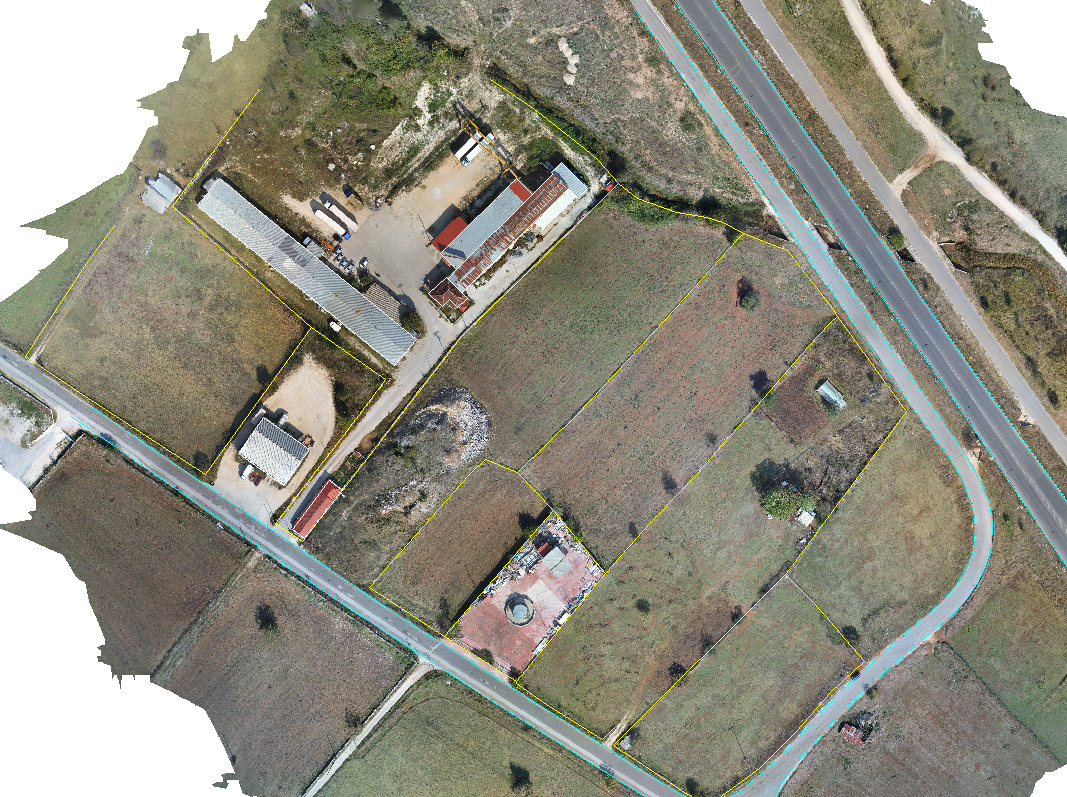

psifiopoisi-orthophotografia-autocad
Ψηφιοποίηση ορθοφωτογραφίας και εξαγωγή γεωμετρικών χαρακτηριστικών.
